车门、翼子板、侧围......这些覆盖件的尺寸精度，直接影响了一辆车的外观品质和装配质量。但要把一块钢板冲压成批量稳定合格的零件，从来不是一蹴而就的事情。
冲压件出厂前，要经历严苛的尺寸“体检”。传统做法是把零件搬到三坐标测量仪前，逐个点进行测量。如果“体检报告”出现问题，模具师傅要依据这份报告，自己判断从哪里“下刀”，修多少。
在这个过程中，尺寸测量和修模本是环环相扣的两项工作，却又始终割裂。“体检”只管出报告，但不能为修模提供精确的“手术指导”，中间的那座桥，几十年来一直靠人的经验在搭。
如何让“体检报告”成为“手术导航图”，这就是易思维蓝光三维扫描测量产品正在做的事情。

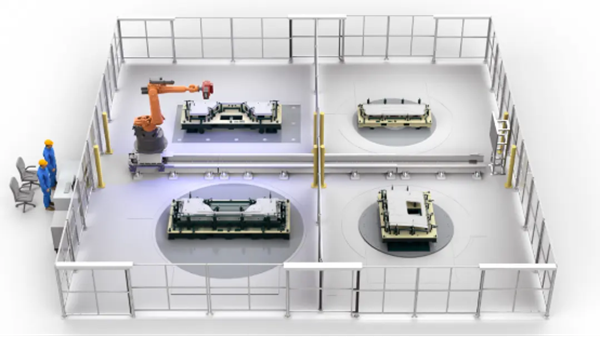

易思维蓝光三维扫描测量应用
某新能源车企金华工厂，在规划冲压车间时做了一个看似冒险的决定：不买三坐标测量仪。
这在传统冲压行业几乎是不可想象的。几十年来，三坐标测量仪一直是冲压件的标配“体检”设备：用探针逐点触碰零件，输出精准的单点坐标数据，告诉你每个点偏了多少。但问题也在这里：报告只能告诉你“这儿有问题”，却没法描述问题长什么样，该怎么修
于是，冲压人发明了一套“组合疗法”：先用三坐标测点，再用蓝油局部涂抹模具表面，合模后观察零件表面的接触痕迹，像古代工匠的拓印，还原出局部形态，最后将两套信息拼在一起指导修模。这套流程虽然有效，但工序繁琐、周期长，而且极度依赖师傅的经验。

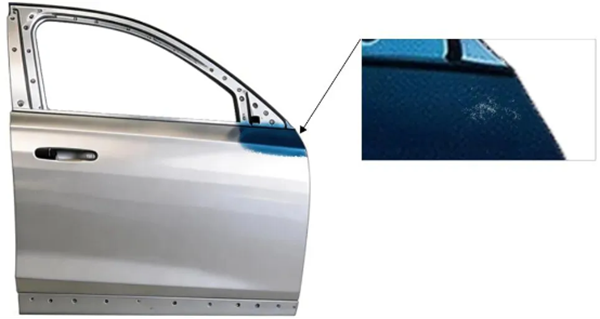

蓝油局部涂抹效果展示（模拟图）
所以，该车间在规划时，参考了易思维蓝光三维扫描测量产品在该企业其他工厂的使用情况，萌发出一个想法：“如果一种设备既能得到同样精度的测量结果，又能输出全貌点云图像，为什么还要用单点尺寸结合蓝油拓印的方式指导修模呢？”
蓝光三维扫描测量系统的工作原理，就像给零件拍一张超高精度的“三维照片”：结构光投射到零件表面，相机采集拍摄区域的高密度点云图像，通过点云拼接的方式生成零件全貌点云图像。
这不是简单的点数叠加和图形拼接，而是通过点云配准和点云融合算法，让这张形貌图上的每个点都包含了精确的三维尺寸数据。哪里超差，超差多少，超差区域的边界在哪里，形态是什么样，一目了然。

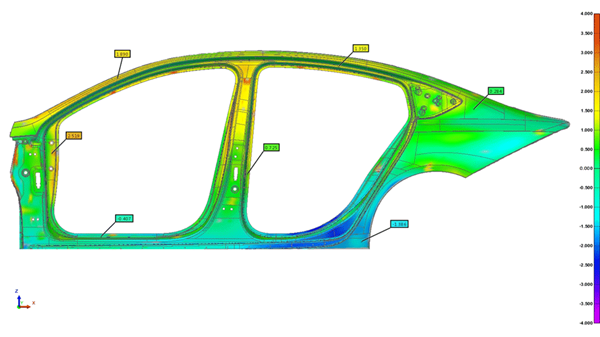

蓝光三维扫描形貌偏差展示
这相当于把三坐标的“单点尺寸信息”和蓝油的“面信息”合并成了一次检查，既可用于尺寸质量监控，也能作为修模前的“术前指导”。
对模具师傅来说，这意味着：以前要通过多次测量和定位区域才能得到的结果，现在直接展现在眼前。而且这份报告本身就是“手术导航图”——哪种颜色区域是该修的地方，哪种颜色区域是该补的地方，直接照着调整就行。
在某车型右前门外板的调试中，这套方案的价值体现得格外明显。根据易思维蓝光三维扫描测量系统的结果显示，外板右下角区域超差0.51毫米，门把手超差0.47毫米，模具师傅根据测量报告半天完成修模工作，整个过程，没有三坐标测量，没有蓝油定位，只有一套蓝光三维扫描测量系统。

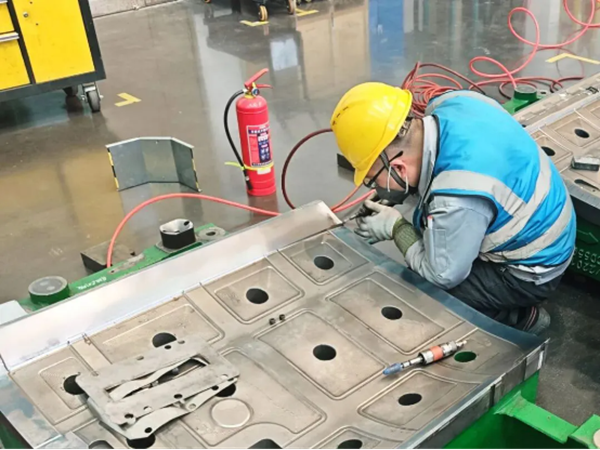

蓝光三维扫描测量结果指导现场修模
从2025年9月第一台设备安装完毕，到年底完成20个零件的调试。今天，再去回看这个打破传统的决定，已经没人觉得是在冒险。
易思维蓝光三维扫描测量系统在冲压车间的角色，早已不是简单的“替代品”。它既是质检官，也把传统需要两步完成的工作合并成一步，让原本割裂的“检测”和“修模”连成一条直路，让“体检”和“手术”第一次在一份报告上完成了闭环。
一开始，大家对于数据的准确性也存疑。但经过几个批次的测量和模具调试，看到零件全尺寸合格率都能达到95%以上，项目的微信群也慢慢安静了。没有紧急求助，没有研发介入，只有偶尔弹出的扫描报告和一句“修完了，再扫一下看看”。
在制造业，设备被“遗忘”往往是最好的评价，说明它已经融入日常，成为最稳定的存在。
